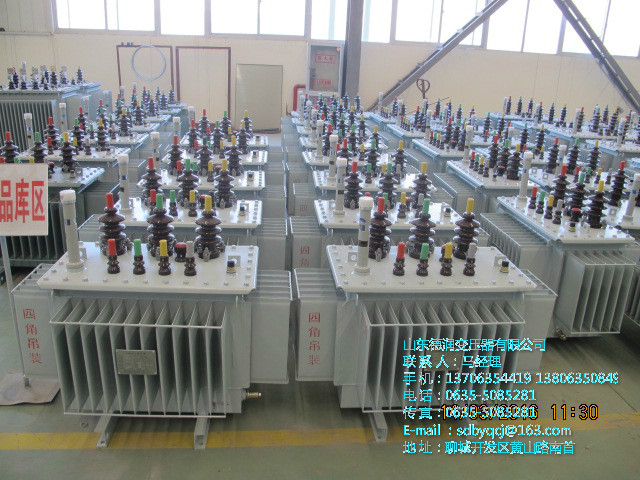

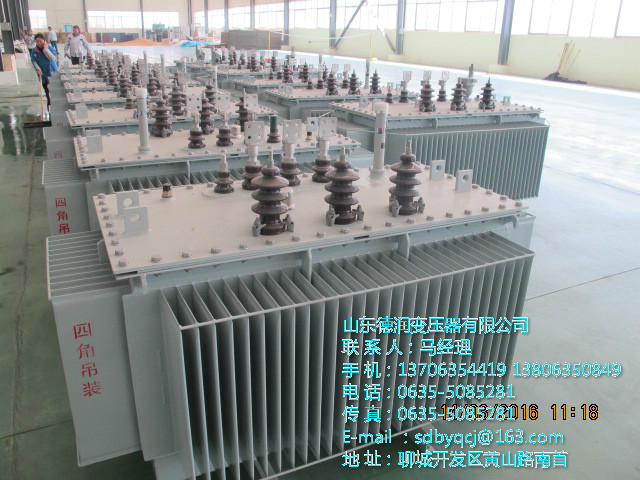

S11油浸式變壓器
- 山東德潤變壓器廠(http://www.divingbird.cn）國家電網整流變壓器指定生產廠家，全國城鄉電網建設與農網改造推薦企業，全國統一銷售熱線13706354419，13806350849，公司產品通過多年的掛網運行
- 咨詢熱線：13706354419
-
產品詳情
山東德潤變壓器廠(http://www.divingbird.cn）國家電網整流變壓器指定生產廠家，全國城鄉電網建設與農網改造推薦企業，全國統一銷售熱線13706354419，13806350849，公司產品通過多年的掛網運行以“高能，低耗，低噪，價優”等特點榮獲國家電力系統好評。節假日全國范圍照常發貨。聯系人：馬經理。公司專業生產s11型變壓器，s11油浸式變壓器，s11電力變壓器，s11升壓變壓器，s11有載調壓變壓器，s11整流變壓器，s11光伏變壓器，s11有載調壓變壓器，s11耐高溫變壓器，s11礦用變壓器，干式變壓器等。并可按用戶需求生產非標變壓器，公司生產的各式變壓器低耗節能、降噪環保、超低溫升、超強負載、性能可靠、貨真價實等優點，回報新老客戶的支持與厚愛。
山東變壓器廠坐落在環境優美的“江北水城”-聊城，是國內專業從事電力變壓器研制、開發、生產的廠家，國家電網公司定點企業，全國城鄉電網建設與農網改造推薦企業，公司生產的各式變壓器通過多年的掛網運行以低耗節能、降噪環保、超低溫升、超強負載、性能可靠、貨真價實等優點，深得全國廣大用戶的好評。
山東德潤變壓器有限公司急用戶所急，想用戶所想，造一流產品，創中國名牌。品質卓越，值得信賴！
公司電話：0635-8808015
傳真：0635-8808095
24小時銷售熱線：13706354419/13806350849
聯系人：馬經理
公司郵箱：sdbyqcj@163.com
公司官網：http://www.divingbird.cn
公司地址:山東省聊城市開發區高新區。
服務三保:保證質量、保證時間、保證數量。
服務宗旨:雄厚的實力、優質的產品、優惠的價格、一流的服務。
鄭重承諾:保證以最好的產品、最優質的服務、最合理的價格、最完善的售后來答謝 新老顧客的信賴.
S11油浸式變壓器的詳細說明
一、S11油浸式變壓器產品技術性能
1.1、環境條件：
1.1.1、安裝地點：戶外
1.1.2、海拔高度：<1000米
1.1.3、環境溫度：-25℃～+40℃
1.1.4、日 溫 差：25℃
1.1.5、最高月平均相對濕度：90%（25℃）
1.1.6、污穢等級：Ⅲ級
1.1.7、耐地震能力：地面水平加速度0.2g
地面垂直加速度0.1g
安全系數：1.67
1.2、型式及電氣規范
1.2.1、種類：油浸式電力變壓器
1.2.2、型號：S11型全密封
1.2.3、額定容量：10-1600KVA
1.2.4、額定電壓： 10000±5%/400V
1.2.5、系統接地方式：按客戶要求。
1.2.6、聯接組標號： Yyn0或Dyn11
1.2.7、短路阻抗（在額定電壓和頻率下75℃）：4.0%或4.5%
1.2.8、額定頻率: 50HZ
1.2.9、國產25#變壓器油，采用克拉瑪依油
1.2.10、溫升限制（周圍環境溫度 +40℃）
繞組：（用電阻法測量） 65K
頂層油溫升：（用溫度計法測量） 55K
鐵芯表面：是使相鄰絕緣材料不致?lián)p傷的溫度
油箱及結構表面：小于80K
1.2.11、噪聲水平：變壓器在滿載，距離變壓器本體2米處工況噪聲水平小于50dB。
1.2.12、損耗：不大于下表所列數值。
1.2.13、變壓器在任何分接頭時都能承受短路熱穩定電流3秒鐘，各部位無損壞和明顯變形，短路后繞組的平均溫度最高不超過250℃。
1.2.14、變壓器在起始負荷100%、環境溫度40℃的條件下，過負荷50%可運行2小時。
1.2.15、油箱能承受133Pa真空，無永久的變形。油箱和散熱器在規定的工作條件、負荷條件下無滲漏油現象。在各種內部故障時，油箱不破壞，不漏油。
1.2.16、變壓器在規定的工作條件和負荷條件下運行，并按照產品說明書進行維護，變壓器的預期壽命可達30年或更長。
1.2.17、變壓器散熱器采用高效優質產品。
1.2.18、所有相同設計，相同額定值的變壓器的電氣性能應相同，具有互換性，且可以并列運行。
1.3、對主要部件的要求
1.3.1、鐵芯材料選用高磁密取向冷軋硅鋼片，鐵芯加工采用喬克線剪切、全斜接縫、無孔綁扎、拉螺桿結構。
1.3.2、變壓器線圈材料采用無氧銅材料制造的銅線。
1.3.3、套管按標準采用相應配制。
1.3.4、密封墊：采用國產優質產品，所有聯接面密封良好，并具有對密封墊防氧化老化措施，以利延長使用壽命。
1.3.5、所有外購件都選用經過ISO9000質量論證廠家產品，并經過嚴格挑選和驗收試驗，在質保期內外購件出現問題全部由投標方負責處理。
山東德潤變壓器廠(http://www.divingbird.cn）國家電網整流變壓器指定生產廠家，全國城鄉電網建設與農網改造推薦企業，全國統一銷售熱線13706354419，13806350849，公司產品通過多年的掛網運行以“高能，低耗，低噪，價優”等特點榮獲國家電力系統好評。節假日全國范圍照常發貨。聯系人：馬經理。公司專業生產s11型變壓器，s11油浸式變壓器，s11電力變壓器，s11升壓變壓器，s11有載調壓變壓器，s11整流變壓器，s11光伏變壓器，s11有載調壓變壓器，s11耐高溫變壓器，s11礦用變壓器，干式變壓器等。并可按用戶需求生產非標變壓器，公司生產的各式變壓器低耗節能、降噪環保、超低溫升、超強負載、性能可靠、貨真價實等優點，回報新老客戶的支持與厚愛。
1、S11油浸式變壓器快速估算法
變壓器容量/100，取整數倍，然后*5.5=高壓側電流值，如果要是*144，就是低壓側電流值！
比如說1000KVA的變壓器，/100取整數倍后是10，那么高壓側電流就是10*5.5=55A，低壓側電流就是10*144=1440A
2、S11油浸式變壓器線性系數法
記住一個常用容量的變壓器高低壓側電流值，其它容量的可以進行線性推導
比如說1000KVA的變壓器，高壓側電流計算值是57.73，低壓側電流計算值是1443.42，那么記住這個數值，其它容量的可以以此推導，比如說1600KVA的變壓器，高壓側電流就是1600/1000*57.73=92.368A，低壓側電流就是1600/1000*1443.42=2309.472A
3、S11油浸式變壓器粗略估算法：
高壓側電流=變壓器容量/20，低壓側電流=變壓器容量*2
比如說1000KVA的變壓器，高壓側電流=1000/20=50A，低壓側電流=1000*2=2000A，這種方法過于粗糙，一般都是設計院用來開關元型選型、電纜選型和校驗的時候常用的方法.
s11油浸式變壓器的性能特點.
1）、油浸式變壓器低壓繞組除小容量采用銅導線以外，一般都采用銅箔繞抽的圓筒式結構；高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。
2）、鐵心和繞組各自采用了緊固措施，器身高、低壓引線等緊固部分都帶自鎖防松螺母，采用了不吊心結構，能承受運輸?shù)念嵳穑?nbsp;
3）、線圈和鐵心采用真空干燥，變壓器油采用真空濾油和注油的工藝，使變壓器內部的潮氣降至最低；
4）、油箱采用波紋片，它具有呼吸功能來補償因溫度變化而引起油的體積變化，所以該產品沒有儲油柜，顯然降低了變壓器的高度；
5）、由于波紋片取代了儲油柜，使變壓器油與外界隔離，這樣就有效地防止了氧氣、水份的進入而導致絕緣性能的下降；
6）、根據以上五點性能，保證了油浸式變壓器在正常運行內不需要換油，大大降低了變壓器的維護成本，同時延長了變壓器的使用壽命。
山東德潤變壓器有限公司急用戶所急，想用戶所想，造一流產品，創中國名牌。品質卓越，值得信賴！
公司電話：0635-8808015
傳真：0635-8808095
24小時銷售熱線：13706354419/13806350849
聯系人：馬經理
公司郵箱：sdbyqcj@163.com
公司官網：http://www.divingbird.cn
公司地址:山東省聊城市開發區高新區。
山東德潤變壓器廠產品售后保障及承諾:
1.我們的產品完全是按照國家，行業標準進行生產，并滿足用戶提出的技術要求，選用性能優越，價格合理的元器件，采用先進的加工工藝，嚴格按照ISO9000標準進行生產過程控制，本著對用戶負責的態度，為客戶提供低能耗、高性能的產品。
2.我公司嚴格執行產品出庫檢驗，檢測制度，保證產品合格率達到99.99%。
3.產品質量保證期為自產品初步檢驗，驗收合格之日起一年。產品質量保證期限內實行“三包”，并做到服務及時，周到，讓用戶滿意。
我們始終相信一次合作,終身朋友!
4、S11油浸式變壓器公式計算法：
I=S/1.732/U
I--電流，單位A
S--變壓器容量，單位kVA
U--電壓，單位kV
5、S11油浸式變壓器最大電流計算：
需要考慮過載系數、過載時限、變壓器壽命、電動機起動系數、涌流、高頻負荷如電機的高頻諧波等綜合因素了，這樣計算就非常麻煩了。只說一個簡單的，過載情況---------在過載的情況下，油變的過載系數是1.2，干式的過載系數是1.5，也就是通過上述方法計算出變壓器的額定電流值之后，再乘以過載系數，從而得到最大電流值，用以高低壓側開關的整定和變壓器后備限流熔斷器數值的設計和整定！
油浸變壓器常用的冷卻方式一般分為三種：1.油浸自冷式‘2.油浸風冷式；3.強迫油循環。一般油浸變壓器在短時間也可以過載30%。如果是在油浸自冷式的基礎上，在油箱壁或散熱管上加裝風扇，利用吹風機幫助冷卻，可使變壓器容量增加30%-50%、引自《實用電工技術問答2500題》一般使用的都是油浸自冷式變壓器。
